一、Q941电动球阀概述
电动球阀是一种重要的阀类，在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体，球体随阀杆转动，实现阀门的开启或关闭。其特点如下：适用于切断、调节的场合。 电动球阀可实现对石油、化工、造纸、冶金、污水处理等运输管道内介质的切断和流通。密封性能优良、流通能力大、装卸维护方便、流阻小、密封非常可靠，完全切断。电动阀门体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高。流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入输出信号4-20mA及380V或220V电源即可控制运转。具有连线简单、结构紧凑、动作稳定可靠等优点。
|
试验压力
（Mpa） |
公称压力（Mpa） |
压力级（class） |
JIS(Mpa) |
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
气密试验 |
0.5～0.7 |
三、Q941电动球阀主要零件材质
|
零件名称 |
材 料 |
|
阀体 |
WCB |
ZG1Cr18Ni9Ti |
CF8
(304) |
CF3
(304L) |
ZG1Cr18Ni12Mo2Ti |
CF8M(316) |
CF3M
(316L) |
|
球体、阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9
(304) |
00Cr19Ni11
(304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2
(316) |
00Cr17Ni12Mo2
(316L) |
|
密封圈 |
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨 |
|
适用介质 |
水、气体、蒸汽、油品等 |
硝酸等腐蚀性介质 |
强氧化性介质 |
醋酸等腐蚀介质 |
尿素等腐蚀性 |

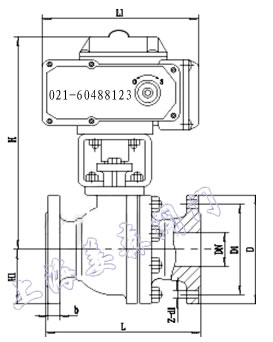

四、Q941电动球阀尺寸表及结构图
|
型 号 |
公称通径DN(mm) |
压力PN(MPa) |
温度 |
适用介质 |
阀体材料 |
主要结构尺寸 |
电装型号 |
电机功率(kw) |
公称转矩（Nm) |
重量(Kg) |
|
Q941F~16C |
L |
H |
D |
D1 |
Z~фd |
|
50 |
1.6 |
≤150 |
水、油品 |
碳钢 |
200 |
374 |
160 |
125 |
4～18 |
Q10 |
0.06 |
100 |
|
|
65 |
220 |
459 |
180 |
145 |
Q15 |
0.09 |
150 |
|
|
80 |
250 |
459 |
195 |
160 |
Q20 |
0.09 |
200 |
|
|
200 |
280 |
465 |
215 |
180 |
8～18 |
Q30 |
0.12 |
300 |
|
|
125 |
320 |
571 |
245 |
210 |
Q30 |
0.12 |
300 |
|
|
150 |
360 |
849 |
280 |
240 |
8～23 |
Q60 |
0.18 |
600 |
|
|
200 |
400 |
895 |
335 |
295 |
12~23 |
Q120 |
0.37 |
1200 |
|
|
Q941F~16R |
50 |
1.6 |
≤150 |
醋酸类 |
铬镍钼钛钢 |
200 |
374 |
160 |
125 |
4～18 |
Q10 |
0.06 |
100 |
|
|
65 |
220 |
459 |
180 |
145 |
Q15 |
0.09 |
150 |
|
|
80 |
250 |
459 |
195 |
160 |
8～18 |
Q20 |
0.09 |
200 |
|
|
100 |
280 |
465 |
215 |
180 |
Q30 |
0.12 |
300 |
|
|
125 |
320 |
571 |
245 |
210 |
Q30 |
0.12 |
300 |
|
|
150 |
360 |
849 |
280 |
240 |
8～23 |
Q60 |
0.18 |
600 |
|
|
200 |
400 |
895 |
335 |
295 |
12~23 |
Q120 |
0.37 |
1200 |
|
|
Q941F~16P |
50 |
1.6 |
≤150 |
醋酸类 |
铬镍钛钢 |
200 |
374 |
160 |
125 |
4～18 |
Q10 |
0.06 |
100 |
|
|
65 |
220 |
459 |
180 |
145 |
Q15 |
0.09 |
150 |
|
|
80 |
250 |
459 |
195 |
160 |
8～18 |
Q20 |
0.09 |
200 |
|
|
200 |
280 |
465 |
215 |
180 |
Q30 |
0.12 |
300 |
|
|
125 |
320 |
571 |
245 |
210 |
Q30 |
0.12 |
300 |
|
|
150 |
360 |
849 |
280 |
240 |
8～23 |
Q60 |
0.18 |
600 |
|
|
200 |
400 |
895 |
335 |
295 |
12~23 |
Q120 |
0.37 |
1200 |
|
|
Q941F~25CPR |
50 |
2.5 |
≤150 |
C型水、油品R型醋酸类、P型硝酸类 |
C型碳钢、R型铬镍钼钛钢、P型铬镍钛钢 |
200 |
374 |
160 |
125 |
4～18 |
Q10 |
0.06 |
100 |
|
|
65 |
220 |
459 |
180 |
145 |
8～18 |
Q15 |
0.09 |
150 |
|
|
80 |
250 |
459 |
195 |
160 |
Q20 |
0.09 |
200 |
|
|
200 |
280 |
465 |
215 |
190 |
8～23 |
Q30 |
0.12 |
300 |
|
|
125 |
320 |
815 |
245 |
220 |
8～25 |
Q60 |
0.18 |
600 |
|
|
150 |
360 |
849 |
280 |
250 |
Q60 |
0.18 |
600 |
|
|
200 |
400 |
895 |
335 |
250 |
Q120 |
0.37 |
1200 |
|
上海姜森阀门制造有限公司订货须知：
产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的姜森阀门公司的专业工程师为您审核选型。
如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。
欢迎您访问姜森公司网站【http://www.zgjsv.com】,如有任何疑问.可以致电给姜森公司,我们一定会尽心尽力为您提供优质的服务。热线电话：021-60488123图文传真:021-51685222
感谢您向我们发出订单我们会在最短时间与您联系!
