GDC-Q5型电磁真空阀

结构特征

　　GDC-Q5电磁高真空带充气阀连接在高低真空系统上，当阀通电时，将P、A端管路接通，断电时切断P、A端管路，保证系统的真空度，通过F端向P端充气。

　　GDC-Q5型真空阀适用的工作介质为空气及非腐蚀性气体。

　　适用范围：105～1.3*10-4

　　阀体材料:1Cr18Ni9Ti

　　适用温度:-25～40℃
主要尺寸参数

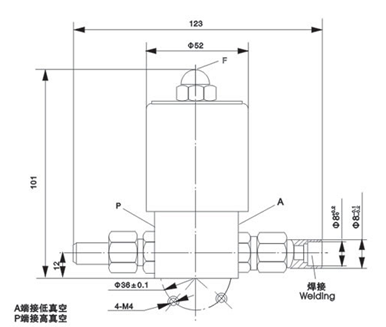

（图1：结构示意图）

型号	公称通径 (DN)	外形尺寸(mm)				性能参数
		直径	长	高	连接方式	漏气率(Pa.L/S)	输入电源(V)	功耗(W)
GDC-Q5	5	52	123	101	焊接式接管	6.7x10-4	AC:220	8
