所属系列: 自力式调节阀

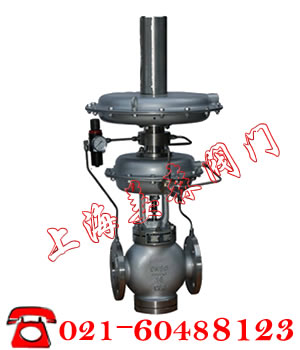

名称: ZZYP型自力式压力调节阀
型号: ZZYP
检索关键字: ZZYP型自力式压力调节阀
销售电话:021-60488123 图文传真:021-51685222

姜森客服点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!





 概述:
     ZZYP型自力式压力调节阀是一种无需外加驱动能源,依靠被调介质自身的压力为动力源及其介质压力变化,按预定设定设定值,进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀,自成一个独立的仪表控制系统。该产品由于无需外来能源,产品结构简单,使用方便,维护工作量少等优点,特别适用于城市供热、供暖及无外界供电、供气且又需控制蒸汽压力的场合。据国外报道,城市供热、供暖系统采用该产品,节能效率比以前提高 30%-40% ,效果显著。

特点:
无需外加驱动能源的节能型自控系统,设备费用低,适用于爆炸性环境;结构简单,维护工作量小;设定点可调且范围宽,便于用户在设定范围内连续调整;膜片式执行机械较气缸式机构检测精度高,动作灵敏;阀内采用压力平衡机构,使调节阀反应灵敏、控制精确、允许压差大。

主要零件材料
 阀体:ZG230-450ZG1Cr18 Ni9Ti
ZGCr18 Ni12Mo2Ti
 阀芯:1Cr18 Ni9Ti
Cr18 Ni12Mo2Ti
 阀座:1Cr18 Ni9Ti
Cr18 Ni12Mo2Ti
 阀杆:1Cr18 Ni9Ti
Cr18 Ni12Mo2Ti
 膜盖:A3A3钢涂四氟乙烯不锈钢

 填料:丁腈、乙炳、氟、耐油橡胶

主要技术参数
公称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数(KV
7
11
20
30
48
75
120
190
300
480
760
1100
1750
额定行程(mm
8
10
14
20
25
40
50
60
70
公称压力PN(Mpa)
1.64.06.4
压力调节范围(MP a
1550 4080 60100 80140 120180 160220 200260
240
300 280350 330400 380450 430500 480560 540
620
600
700 680800 780900 8801000 9801500 10002500
流量特性(
快开
调节精度(%)
±5
使用温度(
≤350
允许泄漏量
硬密封(1/h
单座:≤10ˉ4阀额定容量(IV级);双座、套筒:≤5×10ˉ3阀额定容量(II级)
软密封(m1/h
0.15
0.30
0.45
0.60
0.90
1.7
4.0
6.75
11.10
16.0
减压比
最大
10
最小
1.25

订货须知
1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料
6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件
